芯片型陶瓷二次电池"EnerCera"系列
概要
"EnerCera"是在电极上使用本公司特有的结晶取向陶瓷板的锂离子二次电池。普通锂离子二次电池电极中含有对电容无益的有机粘合剂与导电助剂等,但是仅由活性物质陶瓷构成的结晶取向陶瓷板不含有这些物质。从而实现了小薄型,高电容,低电阻,以及在高温流程中的安装。该产品电容达到市面上同尺寸二次电池的2倍,电阻为1/2以下,作为可提供IC、传感器驱动和无线通信所需要的数十~数百毫安的大电流的电路板插入式的超小超薄型电池,拥有极高的性能。此外,因为可以进行定额电压充电,所以不需要控制电流的充电IC。
关于“EnerCera Pouch、Coin”的预期用途
EnerCera Pouch
用途
卡片型元件(智能卡,一卡通,虚拟货币卡,指纹认证支付卡等),可穿戴设备,RFID标签,电子货架标签等。
特点

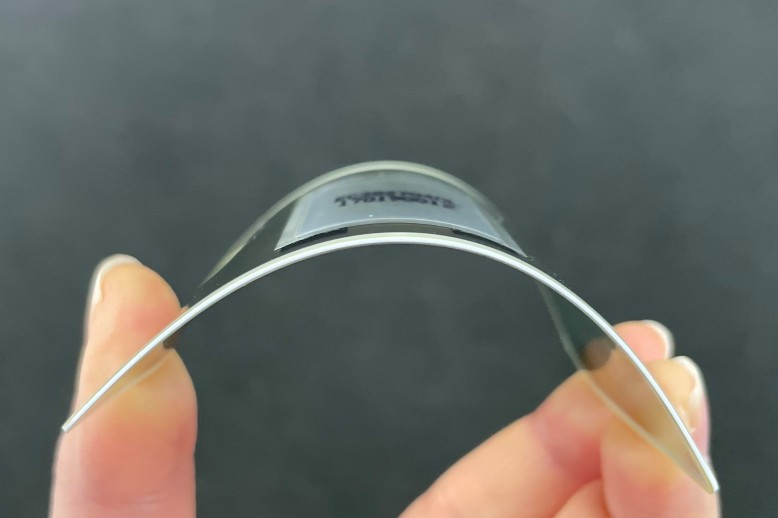

具有耐弯曲性的超薄型电池,支持卡片标准制造方法热层压工艺,支持非接触式读卡器可高速充电。
EnerCera Coin
用途
特联网设备,工业设备(智能钥匙,RFID标签,电子货架标签等),汽车(智能钥匙,内部装饰用分布式电源等),备用电源,多功能手表等。
特点
可以在105℃的环境下使用的小型超薄钮扣式充电电池,可以电路板上以回流焊方式封装,可恒压充电,不需要充电IC,预期寿命10年。
应用实例
Flexible Tag Datalogger for Logistics
Evaluation Board for EnerCera Battery and Electronic Shelf Label (ESL)
产品

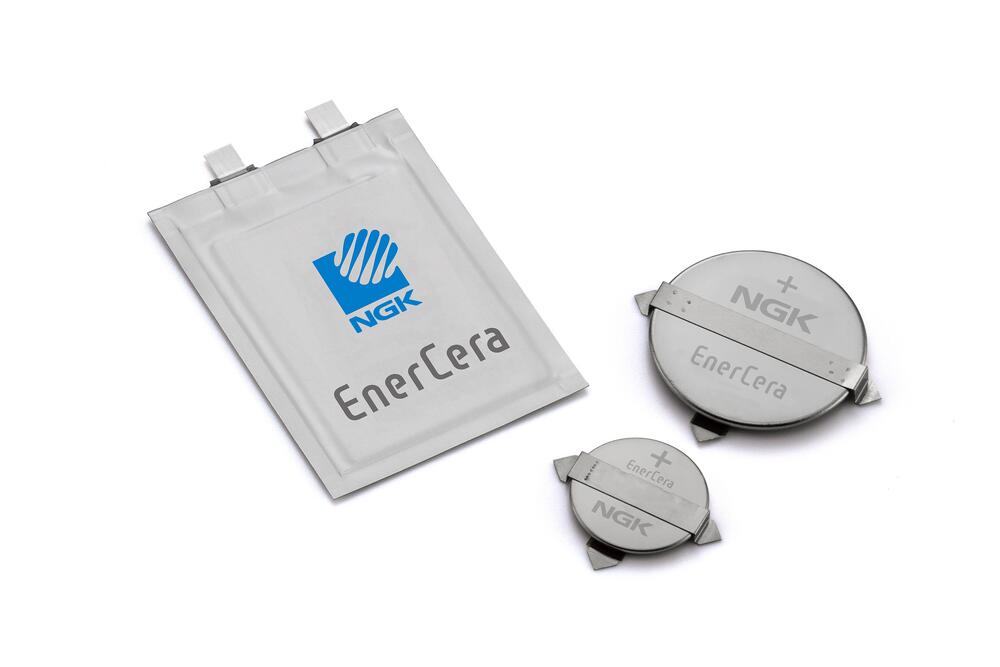

EnerCera有两种类型。一种是硬币型,1~2毫米厚的回路基板安装用的"EnerCera Coin"。另一种是0.4~0.45毫米厚的超薄型,具有弯曲强度的卡片安装用的"EnerCera Pouch"。 EnerCera Coin,作为在基板上安装电子元件的方法,通过一般的回流焊接,就可以安装在回路基板上,并且实现大电流放电的世界首个电子设备驱动用锂离子二次电池。EnerCera Pouch,是IC卡制造中广泛使用的100摄氏度以上的高温进行卡片成型的热层压加工中,实现安装的世界首个薄型锂离子二次电池。EnerCera Pouch应对各式各样的电子设备设计,产品系列有高速充电型、超高容量型、大电流型。

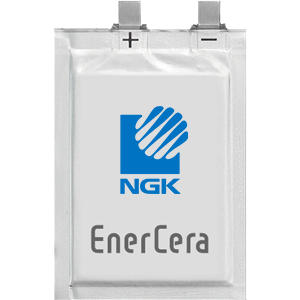

EnerCera Pouch产品
产品型号 EC382704P-T
正在开发新型号
EC382504P-P EC382704P-C EC382204P-C EC302304P-C EC382704P-H ET271704P-H

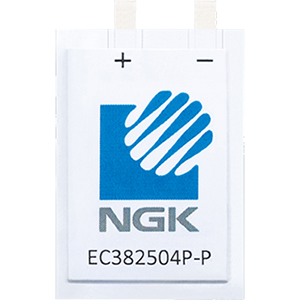

外观 EC382504P-P EC382504P-P EC382704P-C EC382204P-C EC382504P-P EC382704P-H ET271704P-H
尺寸(无终端) 38mm × 27mm 38mm × 25mm 38mm × 27mm 38mm × 22mm 30mm × 23mm 38mm × 27mm 27mm × 17mm
厚度 0.45mm
标称容量(充电电压) 27mAh (4.3V)
24mAh (4.2V)
20mAh(4.2V) 27mAh(4.3V)
24mAh(4.2V)
20mAh(4.3V)
18mAh(4.2V)
15mAh (4.3V)
14mAh (4.2V)
20mAh(4.2V) 5mAh(2.7V)
标称电压 3.8V 2.3V
充电方式 恒流(CC)-恒压(CV)充电 恒压(CV)充电 (无需电流控制)
(参考值)放电峰值电流*1 560mA 500mA 260mA 200mA 130mA 130mA 100mA
耐折弯 卡标准ISO 14443-1的弯曲/扭曲测试不会降低性能
工作温度(推荐值) 放电:-20℃~45℃(充电:0℃~45℃) 放电:-20℃~60℃(充电:0℃~60℃) -40℃~70℃
耐热温度(封装时) 80℃ 135℃
备注 大电流型 超高容量型 高温工艺型 高速充电型*2
*1 放电0.1秒时电压下降在0.5V以内 (25℃)
*2 充电80%仅需14分
EnerCera Coin产品
产品型号 ET2016C-R
正在开发新型号
ET2016C-H
正在开发新型号
ET1210C-H

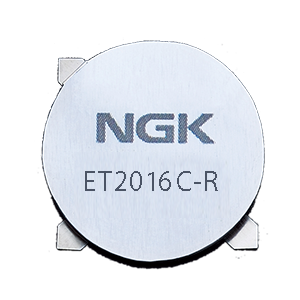

外观 ET2016C-R ET2016C-H ET1210C-H
尺寸 Φ20 x 1.8mm Φ20 x 1.6mm Φ12.5 x 1.1mm
标称容量(2.7V充电) 25mAh 20mAh 4mAh
标称电压 2.3V
充电方式 恒压(CV)充电(电流制御不要)
(参考値) 放电峰值电流 *1 60mA 45mA 20mA
工作温度 -40℃~60℃ -20℃~105℃
125°C 兼容产品正在开发中
实施时 不支持回流焊接 -20℃※2~105℃
【125℃兼容产品正在开发中】
-20℃※2~105℃
EnerCera leaflet (PDF:276KB)
*1 放电0.1秒时电压下降在0.5V以内 (25℃)
*2 -40°C 至 105°C,用于 RTC 备份应用
*3 建议条件 最高240°C x 1次 详细情况请联系我们。
已取得 IEC62133
内容如有更改,恕不另行通知。
